符号含义：

产品概述：

35KV级三相树脂浇注绝缘干式电力变压器根据国际电工委员会标准1EC60726 和中华人民共和国***GB6450、GB/T10228 制造，频率：50Hz、60Hz，可作为城市电网的输配电用。主要适用于高层建筑、商业中心、机场、海上钻井平台、船舶、隧道、大型水电站、火车站等。

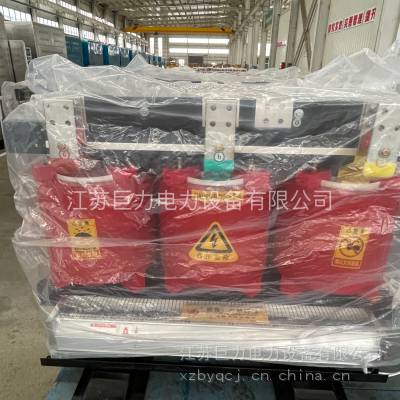

SCB10-800KVA/35KV干式变压器是一种高性能、高可靠性的电力设备，主要应用于35KV电网中，起到变压、隔离、稳压和保护电气设备的作用。其中，SCB10表示变压器采用了干式绕组，能够有效地避免油污染和火灾等安全隐患问题，同时***了优异的性能和稳定性能。

该型号的变压器采用了铁心和绕组隔离的结构设计，能够有效地降低电磁感应，***电气设备的安全运行。同时，SCB10-800KVA/35KV干式变压器采用了全封闭、防潮、防尘、防震的设计，能够在任何恶劣环境下长期稳定运行。同时，该型号的变压器使用了进的温控技术，能够在负载变化时自动调整温度，有效地提高了性能和寿命。

该型号的变压器的接线方式与一般情况下的变压器有些许不同。SCB10-800KVA/35KV干式变压器采用了静态转换器和自动开关技术，能够实现电压调节和电流互感器自动调节等功能。同时，变压器的高、低压绕组均采用了独立绕组，能够有效地降低系统噪音和失真率，***电气系统的稳定性和可靠性。

总之，SCB10-800KVA/35KV干式变压器具有结构紧凑、运行稳定、***及技术***等优点，是电力系统中的重要设备，广泛应用于工矿企业、城市建设、停车场、大型商业综合体、智能家居、公共设施等领域。作为一家10KV/35KV干式变压器定制厂家，我们对该型号的变压器有着丰富的生产和应用经验，能够为客户提供专业的设计和定制服务。

结构特征：

 1、铁芯选用优质冷轧晶粒取向硅钢片，45°全斜接缝，五步进叠铁方式，芯柱与铁轭均为多级圆截面形状，可获得较小的空载损耗和较低的噪音。

 2、根据交压器容量的大小，高压导线采用双玻璃漆包扁铜线，层间采用 H 级玻璃纤维布及玻璃毡绝缘：低压采用铜箔绕制，层问绝缘为环氧树脂预浸布，具有很高的机械强度和抗突发短路能力。

3、夹件采用低磁钢拉板和夹件配合结构，并进行喷砂、喷塑处理，整体结构美观、机械强度高。

4、每相配备独立轴流风机，分体式温控器，有效降低温升，提高变压器输出容量，保障变压器的安全运行。

SCB10-800KVA/35KV干式变压器，35KV干式变压器生产厂家，35KV电力变压器厂家，35KV级SCB10干式变压器厂家

产品参数：

接线方式：

1、短接变压器的“输入”与“输出”接线端子用兆欧表测试其与地线的绝缘电阻。1000V兆欧表测量时，阻值大于2M欧姆。

2、变压器输入、输出电源线截面配线应满足其电流值大小的要求；按照2-2.***/min2电流密度配置为宜。

3、输入、输出三相电源线应按变压器接线板母线颜色黄 、绿、红分别接A 相、B 相、C 相，零线应与变压器压器中性零线相接，接地线、变压器外壳以及变压器中心点相连接.平常我们说的地线与零线都是从变压器中性点引出的。（如变压器有机箱应与箱体地线标志对应相连接）。

检查输入输出线，确认正确无误。

4、先空载通电，观察测试输入输出电压符合要求。同时观察机器

内部是否有异响、打火、异味等非正常现象，若有异常，请立即断开输入电源。

5、当空载测试完成且正常后，方可接入负载。

干式变压器的安装：

安装前应阅读产品说明书，应品铭牌，产品外形尺寸图，了解产品重量，安装方法等内容，准备好相应的起吊设备和安装工具。

产品安装时，离开墙壁和其他障碍物 500mm 以上，相邻变压器之间有 500mm以上的距离。变压器带电导体对地的最小安全距离应符合 GB 1094.3-2003 《电力变压器第了部分:绝缘水平绝缘试验和外绝缘空气间隙》的规定。一般情况下，变压器可直接放置在使用场地，安装检查完牛即可投入运行。对于防震和其他特殊要求的情況，安装变压器的地基应埋置螺栓。

入网许可证书：
